Реле очень широко используются во всевозможных узлах устройств автоматизации, промышленных роботов, поэтому в настоящее время интерес к ним только растет. Существует множество различных типов реле, но, пожалуй, наибольшее распространение получили электромагнитные и твердотельные реле. Последние начали активно развиваться относительно недавно, но ввиду особенностей и довольно низких предельных напряжений и токов область применения этих компонентов существенно ограничена. Поэтому традиционные электромагнитные реле, состоящие из катушки, сердечника из магнитного материала, толкателя и контактной группы, отнюдь не теряют своих позиций.

При выборе конкретной модели реле приходится сталкиваться с начальной классификацией в каталоге производителя, которая у разных фирм может различаться. Реле можно классифицировать по множеству различных признаков, мы же ограничимся наиболее распространенными. По начальному состоянию контактов можно выделить реле с нормально замкнутыми, нормально разомкнутыми и переключающими контактами. По типу управления можно выделить следующие группы: реле постоянного, переменного тока, полярные и неполярные реле и комбинированные реле. И, наконец, последняя распространенная классификация — по мощности — где выделяют маломощные реле, реле средней и высокой мощности.

Кратко рассмотрим основные отличия электромагнитных реле [1]. Благодаря конструктивным особенностям этот тип реле позволяет обеспечить большое разнообразие конфигураций контактов, благодаря чему они получили широкое применение в самой различной аппаратуре. Среди других не менее важных особенностей отметим высокую устойчивость к перегрузкам и коротким замыканиям, низкое контактное сопротивление (которое существенно ниже сопротивления открытого полупроводникового перехода), постоянная, не зависящая от коммутируемой нагрузки, мощность управляющей цепи.

Высокая устойчивость к воздействию внешних магнитных и электрических полей и меньшие габариты по сравнению с полупроводниковыми реле при больших коммутируемых нагрузках также являются аргументами «за» при выборе этого типа реле. И, наконец, стоимость электромагнитных реле, как правило, ниже стоимости их полупроводниковых твердотельных аналогов.

Компания Finder Relays (www.findernet.com) — итальянский производитель различных реле мирового уровня, ведущий европейский производитель электромеханических реле и таймеров, была основана в 1954 году и с самого начала занималась производством исключительно реле и таймеров. В настоящее время ассортимент продукции фирмы насчитывает более 10 000 различных моделей, а предлагаемые линейки — самые большие в мире. Среди предлагаемых реле есть модели для монтажа на печатную плату, интерфейсные модули и др. Например, субминиатюрные с двухрядным расположением выводов на токи до 2 А (серия 30), миниатюрные реле на ток 6 А для монтажа на печатную плату (серия 32), ультратонкие реле для монтажа на печатную плату для рабочих токов 0,1; 2 и 6 А (серия 34), миниатюрные реле в исполнении для монтажа на печатные платы и ток до 10 А (серия 36), миниатюрные PCB-реле на максимальные токи 8, 10 и 16 А (серия 40), низкопрофильные PCB-реле на токи 8, 12 и 16 А (серия 41), низкопрофильные PCB-реле с максимально допустимыми токами 10–16 А (серия 43), миниатюрные PCB-реле (серия 44 на токи 6–-10 А и серия 45 на токи до 16 А), защитные реле на ток до 8 А (серия 50), миниатюрные промышленные реле на токи 8–16 А (серия 46), миниатюрные реле общего назначения с максимально допустимым током 7–10А (серия 55), миниатюрные мощные реле на ток до 12 А (серия 56), а также реле общего назначения (серия 60 с максимальным током до 6–10 А, серия 62 — до 16 А, серия 65 — токи до 20–30 А и серия 66 — до 30 А). Как видно, благодаря такому разнообразию линейки реле различного назначения, всегда можно выбрать тот прибор, который практически идеально подходит для данного приложения.

Недавно эта большая линейка приборов расширилась новым типом реле серии 50.12 с принудительно размыкаемыми контактами. Внешний вид реле показан на рис. 1, а схема контактной группы — на рис. 2.

 vid.jpg  scheme.jpg

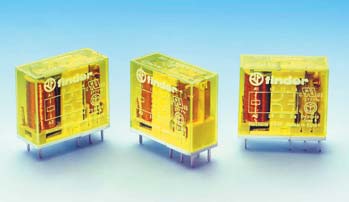

Внешний вид реле серии 50.12 Схема контактной группы
реле серии 50.12

По техническим характеристикам и внешнему виду эта серия сильно напоминает реле серии 40.52. Как и серия 40, новое реле серии 50.12 также предназначено для монтажа на печатную плату и имеет два переключаемых контакта с номинальным током 8 А и напряжением коммутации до 250 В. Оно имеет такие же габаритные размеры, что и реле серии 40.52 (29=12,4=25 мм), способно нормально функционировать в температурном диапазоне от –40 до +85 °С, имеет хорошую диэлектрическую изоляцию между катушкой и контактами — до 6 кВ.

Однако внутренняя конструкция реле серии 50.12 очень сильно отличается от реле 40.52: контакты реле 50.12 механически связаны. Они сконструированы таким образом, что если один контакт не способен изменить свое состояние из-за механической блокировки, «заедания» или подплавления, то противоположные контакты оказываются заблокированными. Поэтому сигнал от одного из связанных контактов достоверно уведомляет о состоянии противоположного контакта. Это очень важная особенность для систем, требующих высокой надежности.

Благодаря механически связанным контактам у этого реле достижимая коммутационная способность выше, чем у реле серии 40.52. В режиме DC1 отключающая способность реле 50.12 составляет 0,2 А при напряжении 220 В (постоянный ток).

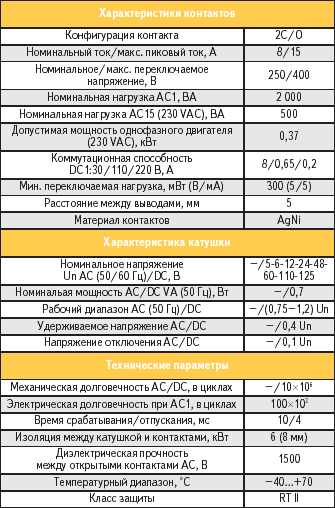

Наиболее важные технические параметры новых реле серии 50 приведены в таблице 1.


Отметим, что материалы контактов реле не содержат кадмия (это соответствует требованию европейской директивы RoHS, ограничивающей использование опасных материалов в электронном и электротехническом оборудовании).

Помимо реле с принудительно размыкаемыми контактами серии 50.12 ассортимент продукции Finder Relays пополнился и двумя новыми универсальными реле для печатного монтажа. Это серия 46.52 (рис. 3) с двумя переключаемыми контактами на 8 А и серия 46.61 (рис. 4) с одним переключаемым контактом на ток до 16 А.

vid1.jpg   vid2.jpg

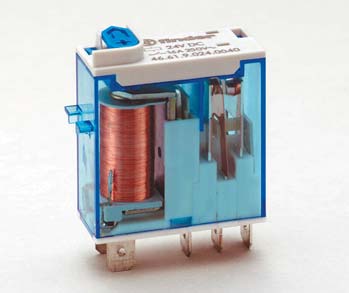

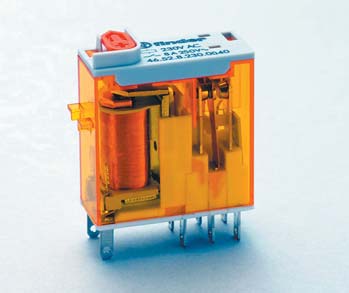

Внешний вид реле серии 46.52 Внешний вид реле серии 46.61

По сути, они являются аналогами реле серии 40, однако имеют дополнительные возможности: блокируемую тест-кнопку, механический индикатор и светодиод. Раньше подобные опции были доступны только для универсальных промежуточных реле с большим количеством переключаемых контактов и силовых реле. Теперь эти опции стали доступны и для менее мощных реле.

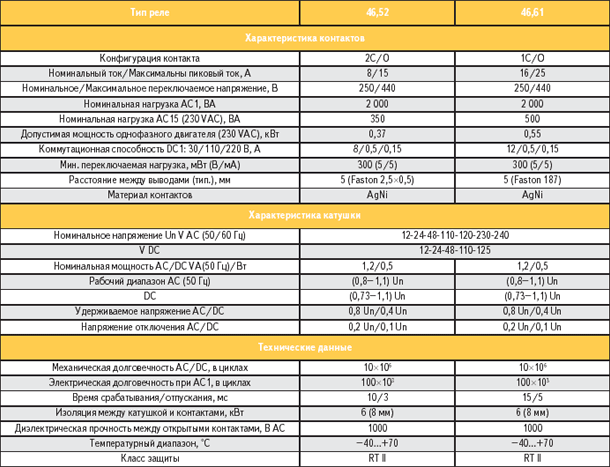

Реле серий 46.52 и 46.61 могут устанавливаться как на печатные платы, так и на DIN-рейки двумя способами: либо с помощью обычной колодки серии 97, либо с помощью специально разработанных для этих целей пластмассовых фланцевых адаптеров 046.05 и 046.07. Основные технические характеристики новых серий реле 46.52 и 46.61 приведены в таблице 2.


Новые серии реле являются ответом на растущие потребности рынка реле в приборах такого класса, и в скором будущем линейка приборов пополнится новыми моделями.

ITC-Electronics предлагает Вам выгодные условия поставки продукции Finder Relais. Выбирайте надежность и качество.
